¿QUÉ ES DOCUMENTO DE IDONEIDAD TÉCNICA?
El Documento de Idoneidad Técnica (DITplus) es un documento voluntario y tramitado por el Instituto de Ciencias de la Construcción Eduardo Torroja (IETcc). Su objetivo es declarar una valoración positiva de la idoneidad de utilidad en edificación u obra civil de un producto constructivo para su uso; estimando elementos no cubiertos o complementarios a los considerados en el marcado CE.
CONTENIDO DEL DITplus.
El contenido del DITplus queda dividido en dos conjuntos de rasgos a tener en cuenta. Mientras que el primer grupo siempre aparece dentro del Documento de Idoneidad Técnica, el segundo conjunto comprende los contenidos solicitados por la empresa o el sector relativo al modelo de material a estimar.
-
Aspectos a incluir necesariamente en el documento:
1.1 Cumplimiento de Reglamentaciones Nacionales. 1.2 Utilización del producto. Puesta en obra y limitaciones de uso. 1.3 Mantenimiento y condiciones de servicio del producto.
-
Otros aspectos que pueden incluirse:
2.1 Cumplimiento de códigos de buena práctica y normativas de referencia. 2.2 Aspectos relativos a la apariencia y a la estética. 2.3 Prestaciones o características superiores a las requeridas en el RPC. 2.4 Un nivel mayor de certificación de conformidad. 2.5 Aspectos medioambientales y/o de sostenibilidad (incluyendo análisis del ciclo de vida).
DIT 687p/24 Sistema SATEPAS® ACÚSTICO
Sistema para la construcción de fábricas autoportantes (no estructurales) con piezas de arcilla cocida SATEPAS® ACÚSTICO para cerramientos de fachada (muros y petos), en obra nueva y rehabilitación. El sistema está previsto para revestirse exteriormente (enfoscados, sistemas de aislamiento térmico por el exterior (SATE), fachada ventilada, etc.) e interiormente (guarnecidos, alicatados, trasdosados cerámicos, placas de yeso laminado, etc.)
REQUSITOS QUE SATEPAS ACÚSTICO CUMPLE PARA TU FACHADA- DB HR (acústica)
- DB HS (salubridad)
- DB SE-F (estabilidad)
- DB HE (térmica)
- DB SI (incendio)
- OBJETO
Sistema para la construcción de fábricas autoportantes (no estructurales) con piezas de arcilla cocida SATEPAS ACÚSTICO® para cerramientos de fachada (muros y petos), en obra nueva y rehabilitación. El sistema está previsto para revestirse por el exterior (enfoscados, sistemas de aislamiento por el exterior, de fachada ventilada, etc.,) y por el interior (guarnecidos, alicatados, trasdosados, placas de yeso laminado, etcétera).
- DESCRIPCIÓN DEL SISTEMA
- Piezas de arcilla cocida SATEPAS ACÚSTICO® fabricadas por el beneficiario, para uso con junta fina de mortero.
- Pasta de montaje a base de mortero industrial predosificado seco de cemento suministrado por otras empresas, prevista para ser amasada en obra.
- Adhesivo cementoso con refuerzo de malla de fibra de vidrio, suministrado por otras empresas, para utilizarse en el arranque de petos.
No forman parte del sistema los aislamientos térmicos ni acústicos, ni los revestimientos interiores y exteriores, ni tampoco los anclajes para la fijación de placas aislantes o de subestructura de fachada ventilada a la fábrica autoportante. Serán suministrados por otras empresas y deberán disponer de una evaluación técnica favorable (por ejemplo, DIT/DITplus, ETE) o marcado CE vigente.

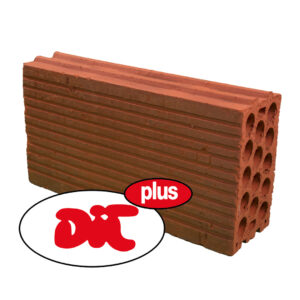

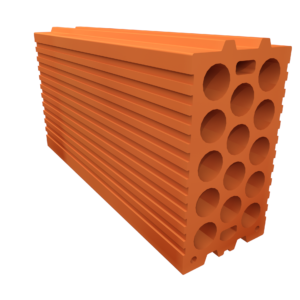

Figura 1. Pieza estándar SATEPAS ACÚSTICO®
Figura 2. Llaves asimétricas y flejes empleados para fijación a soporte.
Figura 3. Sección transversal de muro con piezas
SATEPAS ACÚSTICO® (2) y pasta de montaje, enfoscado exterior con mortero de cemento de 15 mm de espesor (3) y guarnecido con 15 mm de yeso al interior (1)

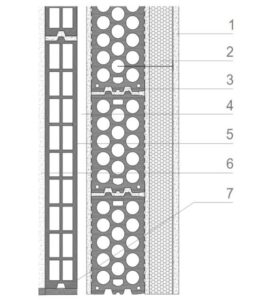

Figura 4. Sección transversal de muro con piezas SATEPAS ACÚSTICO® y pasta de montaje (3) protegido con SATE a base de aislante térmico (2), más capa base y de revestimiento (1) al exterior, aislamiento complementario al interior (4), trasdosado cerámico (5) guarnecido y enlucido de yeso (6) y bandas elásticas en arranque (7).
Figura 5. Alzado, sección transversal y detalle de peto con malla de fibra de vidrio.
Figura 6. Vista general y detalles de encuentro en T (abertura pasante y no pasante).
